- Caisson à vide carbone, 320X160 mm, avec générateur de vide intégré, commande du vide 24 VCC NO et soufflage 24 VCC NF, interface de préhension mousse type maxi, trous oblongs Ø27X12mm, fixation Ø50 mm (ISO 9409-1-50-4-M6)
réf. : CVGC320X160DF2LXHXM2VVAA50 -
- caractéristiques
-
Dim. (D) 320x160mm Force à la traction (Ft) 330N Interfaces de préhension (InterF) mousse, Ø27X12mm Air aspiré (aa) 550Nl/min Fixation robot (Fix) ISO 9409-1-50-4-M6 Masse (Mas) 1,5kg Charge max. (Ch.m) 68kg Type Interface (Tinter) maxi Disposition des points de préhension (DIsPoin) droit Pilotage Générateur (PG) NO/NF Air consommé (ac) 280Nl/min
- Note

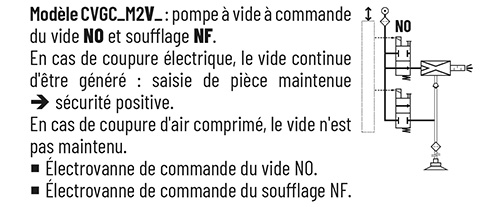

* Force indicative pour un caisson avec interface de préhension couverte à 100% par la charge, avec un coefficient de sécurité de 2 inclus pour manipulation horizontale, sur surface rigide et étanche. - Commande du vide
- Encombrements caisson
Note : toutes les côtes sont indiquées en mm - Encombrement interface de fixation
Note : toutes les côtes sont indiquées en mm - Interfaces de fixation
- Encombrement interface de préhension
Nombre de trous :
CVGC240X120_ : 27
CVGC320X160_ : 48
CVGC350X250_ : 78 - Connexions électriques
(1) commande d'aspiration 24 V CC, selon versions :
- S : commande vide 24 V CC
- V : commande arrêt du vide 24 V CC - Caractéristiques générales
. Alimentation : air non lubrifié, filtré 5 microns, selon norme ISO 8573-1:2010 [3:4:4]
. Pression d’utilisation : de 2 à 7 bar
. Pression dynamique optimale : 5,5 bar
. Raccordement Pression : raccord rapide coudé Ø8 mm - G1/4", avec grille de filtration 200 μm.
. Mini-pompe à vide multi-étagée CMSM90X30_ équipée d'une grille de filtration Vide démontable 200 μm.
. Vide maxi : 80 %.
. Débit aspiré : 550 Nl/min
. Consommation d'air : 280 Nl/min
. Niveau sonore : 72 dB (à 50% de vide, à pression optimale)
. Indice de protection : IP40.
. Fréquence maxi d’utilisation : 2 Hz.
. Connecteur M12-5 pôles -
Modèle 3D
Pour générer le fichier 3D au format désiré, nous utilisons la plateforme TRACEPARTS. Pour télécharger le fichier, veuillez utiliser votre identifiant et mot de passe TRACEPARTS.
